マンション給水ポンプユニットの交換工事｜ KFE50T7.5

概要

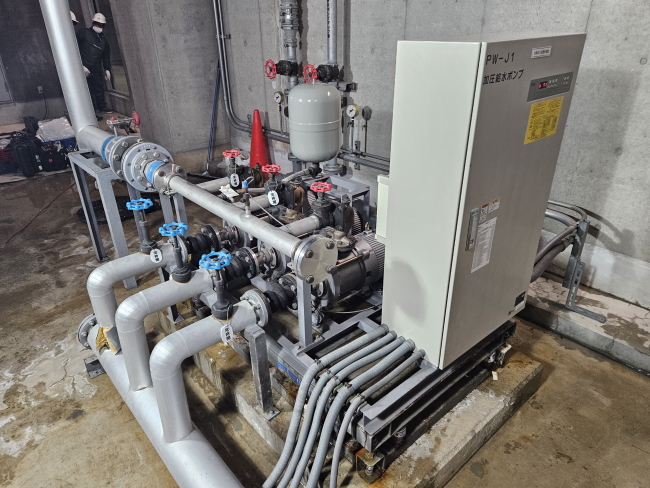

マンションの給水ポンプユニットの老朽化に伴い交換工事を実施しました。

【CADで作成した図面通りに配管を自社工場で事前加工して現場に持ち込みました。】

なぜCAD図面が必要なのか？
●断水時間を最小限に:
現場での加工を極限まで減らすことで、住民の皆様への負担である「断水時間」を大幅に短縮します。
●無理のない配管ルート:
狭いポンプ室でも、CAD上で最適な最短ルートを設計。メンテナンス性の高い、美しい仕上がりを実現します。
●ヒューマンエラーの排除:
現場の勘に頼らず、図面に基づいた正確な施工を行うことで、将来的な漏水リスクを最小限に抑えます。

「ただ古いものを新しいものに変える」だけなら、どこの業者でも可能です。私たちは、分譲マンションという大切な資産を守るために、目に見えない配管の一本一本まで「ミリ単位の正確さ」にこだわります。長く安心して使っていただくための、私たちのプライドです。
また図面データが残るため、10年後のメンテナンスもスムーズです。

機種：川本製作所 KFE50T7.5

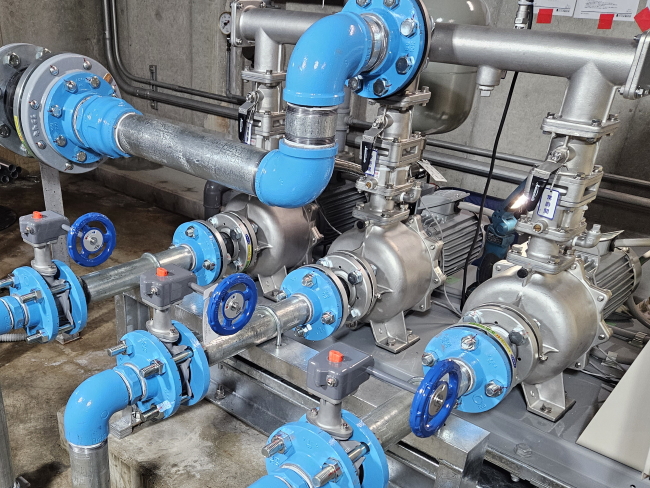

使用配管：SGP-VB 50A~100A

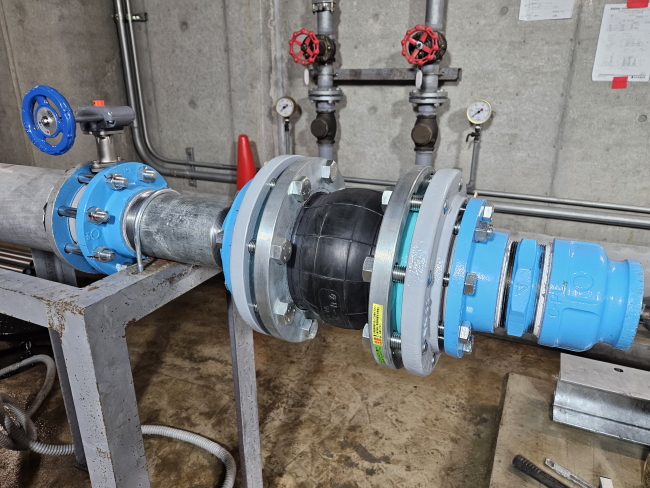

球形フレキ：倉敷化工 JC-50PJW
パイプサイレンサー：倉敷化工 KV-100CN
バタ弁：TOYO 10ALM-N-GUCE50
バタ弁：TOYO 10ALM-N-GUCE100

工事詳細

建物種別

マンション

工期

1日

工事内容

給水ユニット交換工事

施工時期

2024年

設置したポンプについて

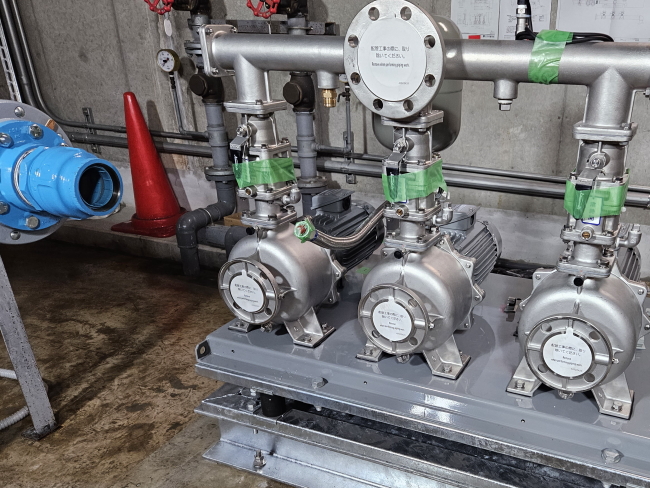

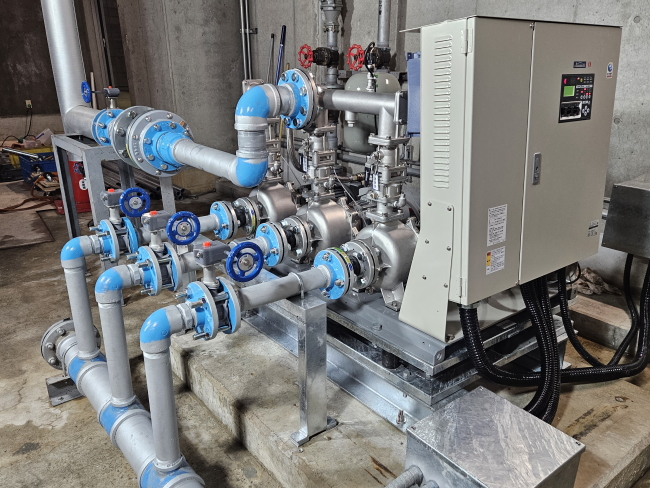

給水ユニット

川本製作所 KFE50T7.5

インバータ台数制御　3台ロータリー給水ユニット　KFE-T形 ■用途 ●ビル給水用、マンション用、簡易水道用 ●アパート用、業務用、その他一般給水用 ■標準仕様 ●液質：清水 ●液温：0〜40℃（凍結なきこと） ●材質：インペラ樹脂又はSCS13、主軸SUS304（接液部）ケーシングSCS13 ●モータ：PMモータ（全閉外扇屋内形：DCブラシレス） ●電源：三相200V ■標準付属品 制御盤、流量センサー、圧力発信器、チェック弁（ショックレスバルブ）アキュームレータ、ベース ■吸込条件 流込み（0〜3、5ｍ※1）又は吸上げ（吸込全揚程-6以内※2） ※1 口径40ｍｍの5.5・7.5kw及び、口径50ｍｍの7.5kwは押込揚程は0〜3、その他0〜5ｍ。 ※2 吸込実揚程-4ｍ以内。
