名古屋市｜荏原製給水ユニット 40BNBMG3.7L 交換工事

  • 給水ポンプ交換
  • 給水ユニット交換
  • 荏原ポンプ

  • 新規給水ポンプ　荏原製給水ユニット 40BNBMG3.7L

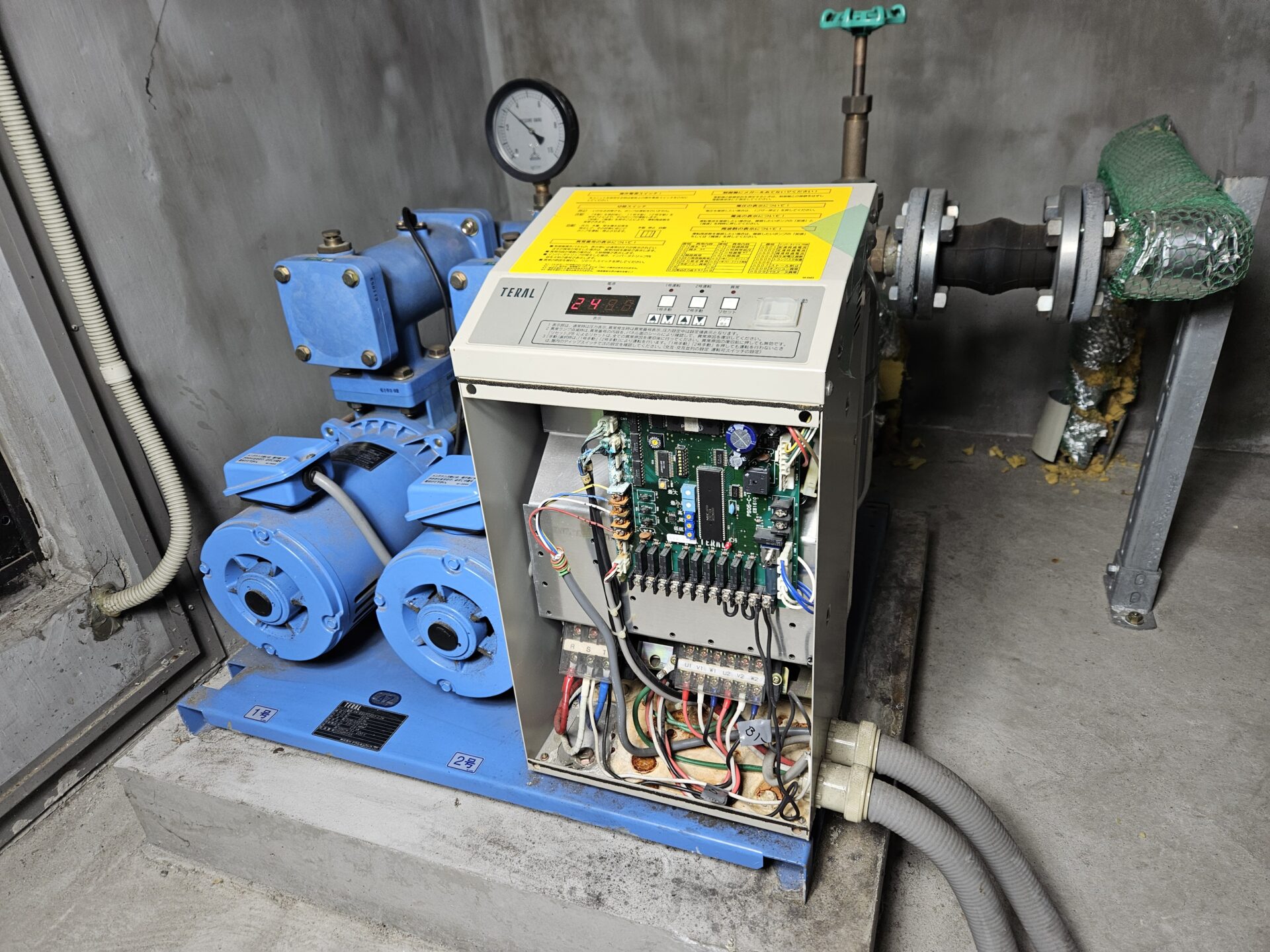

  • 工事前

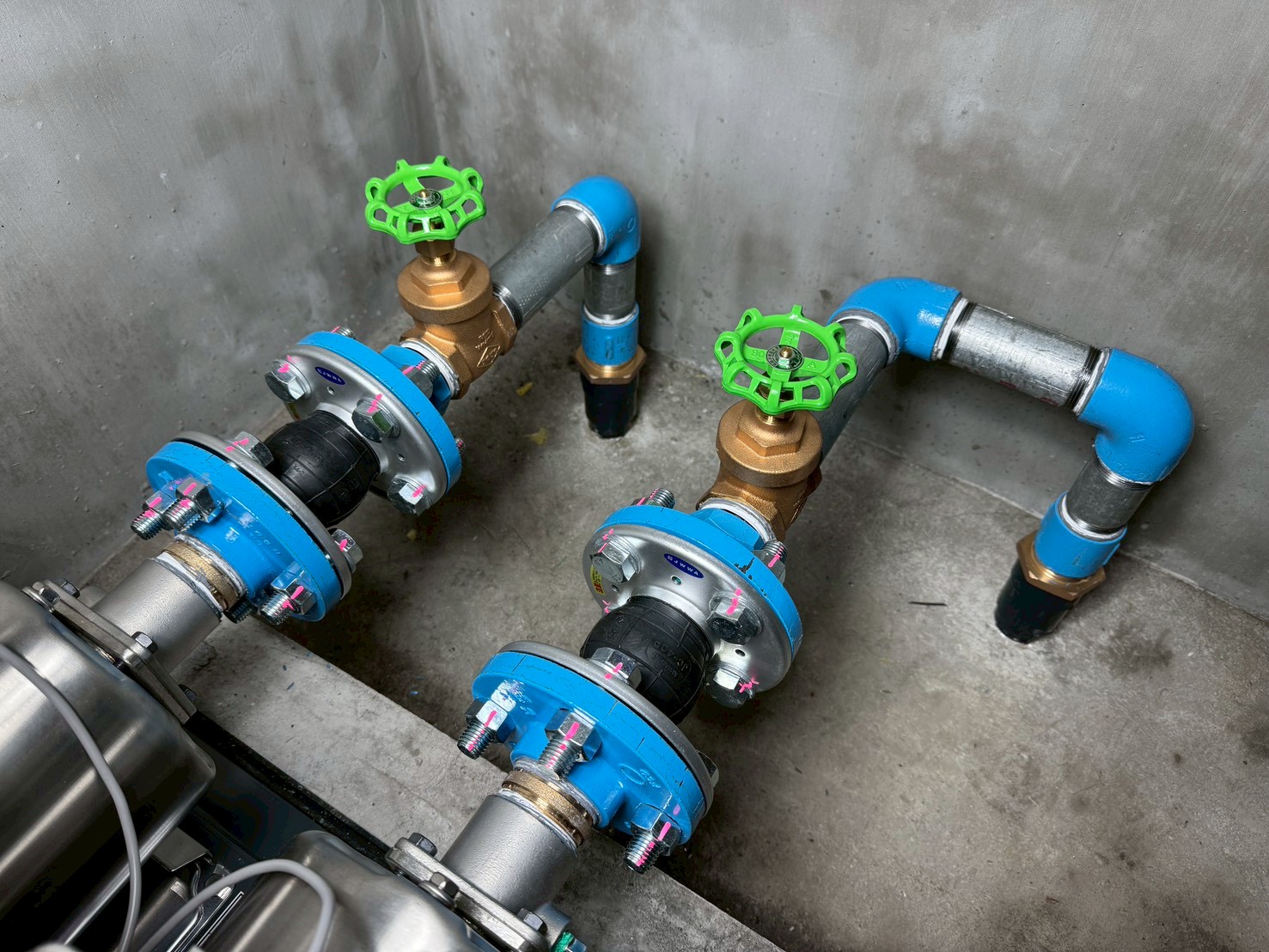

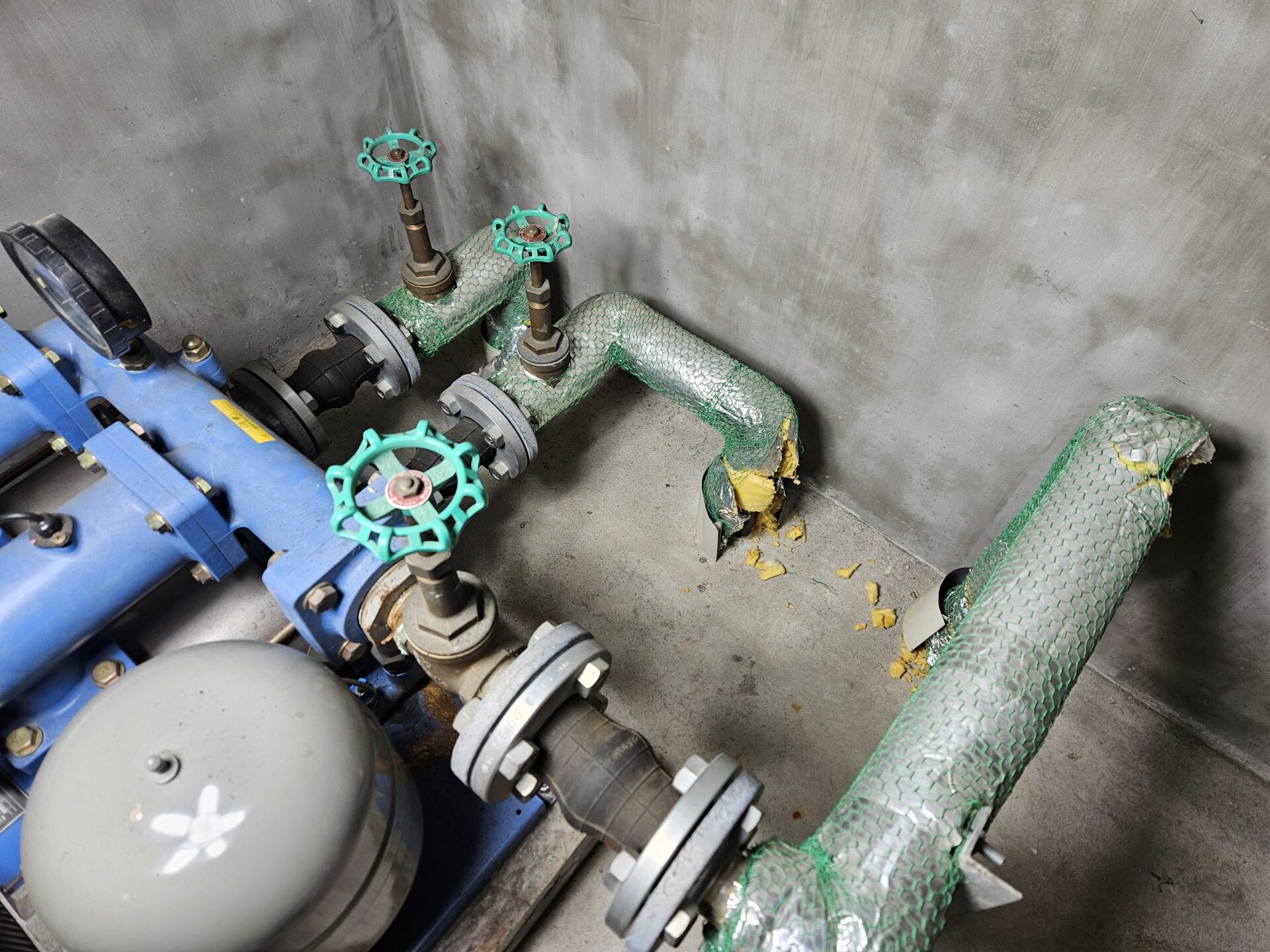

  • 既設配管

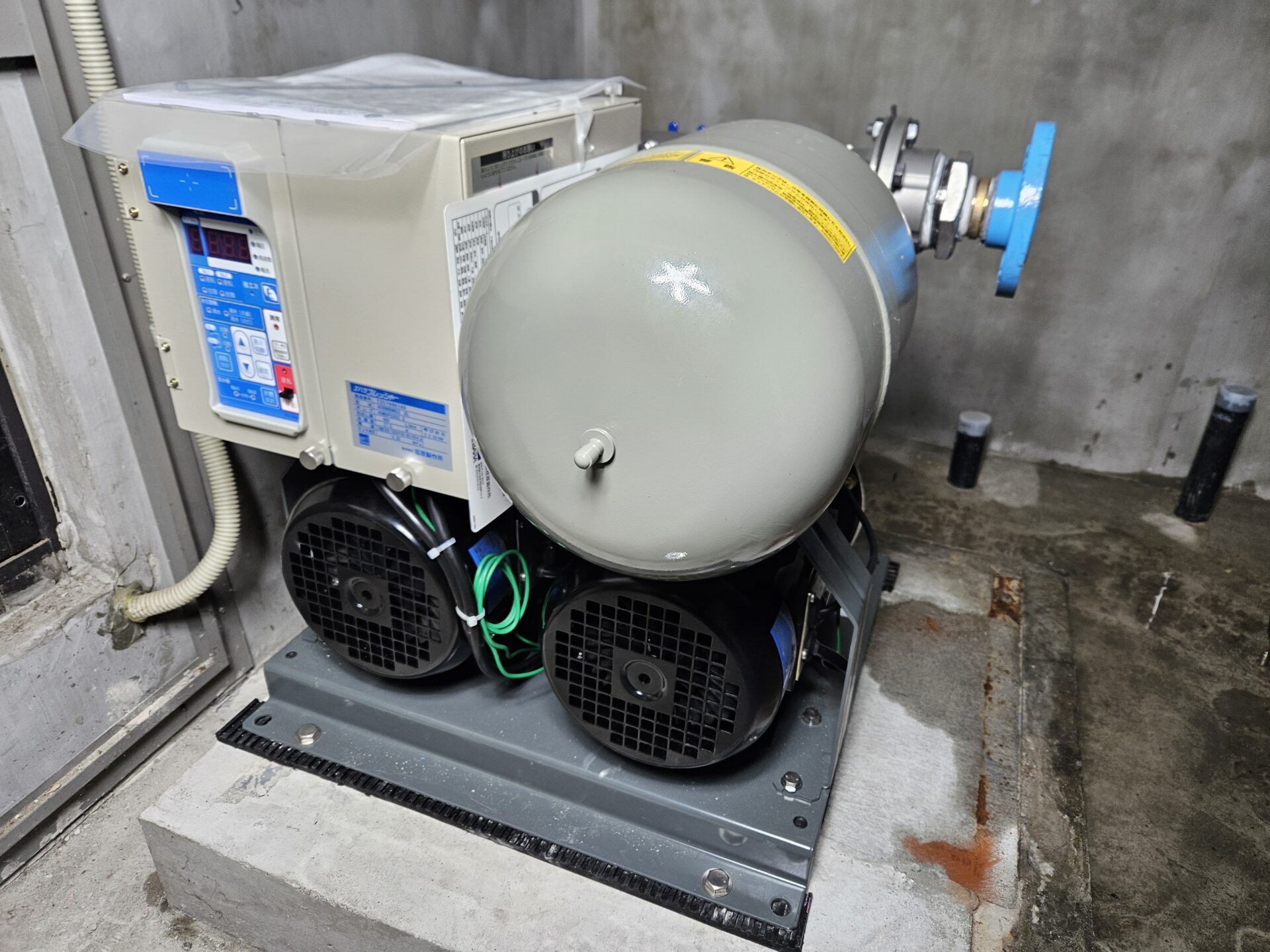

  • 新規給水ポンプ設置後

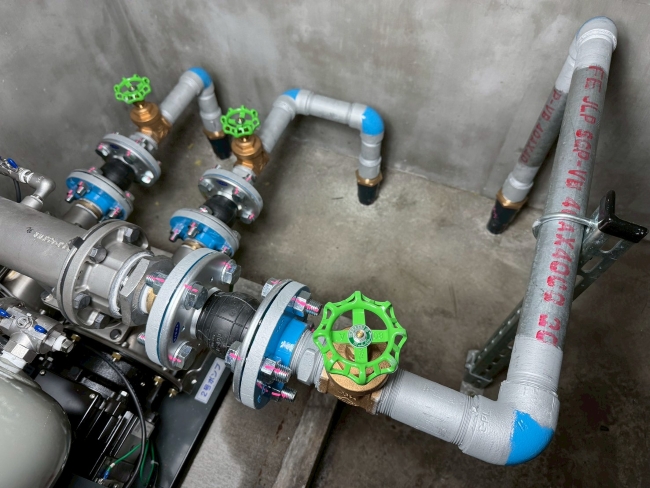

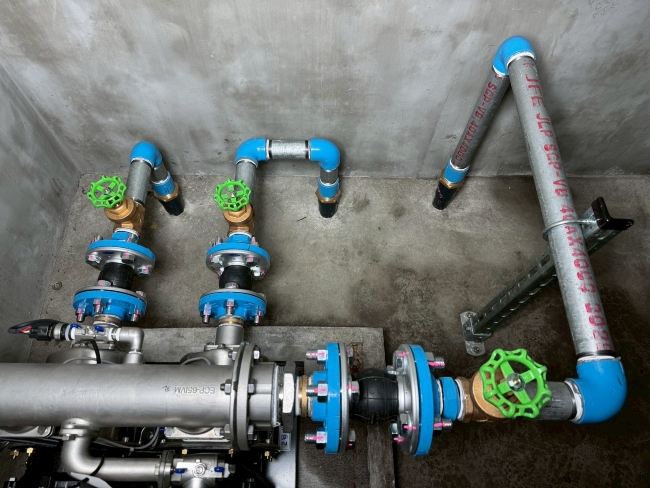

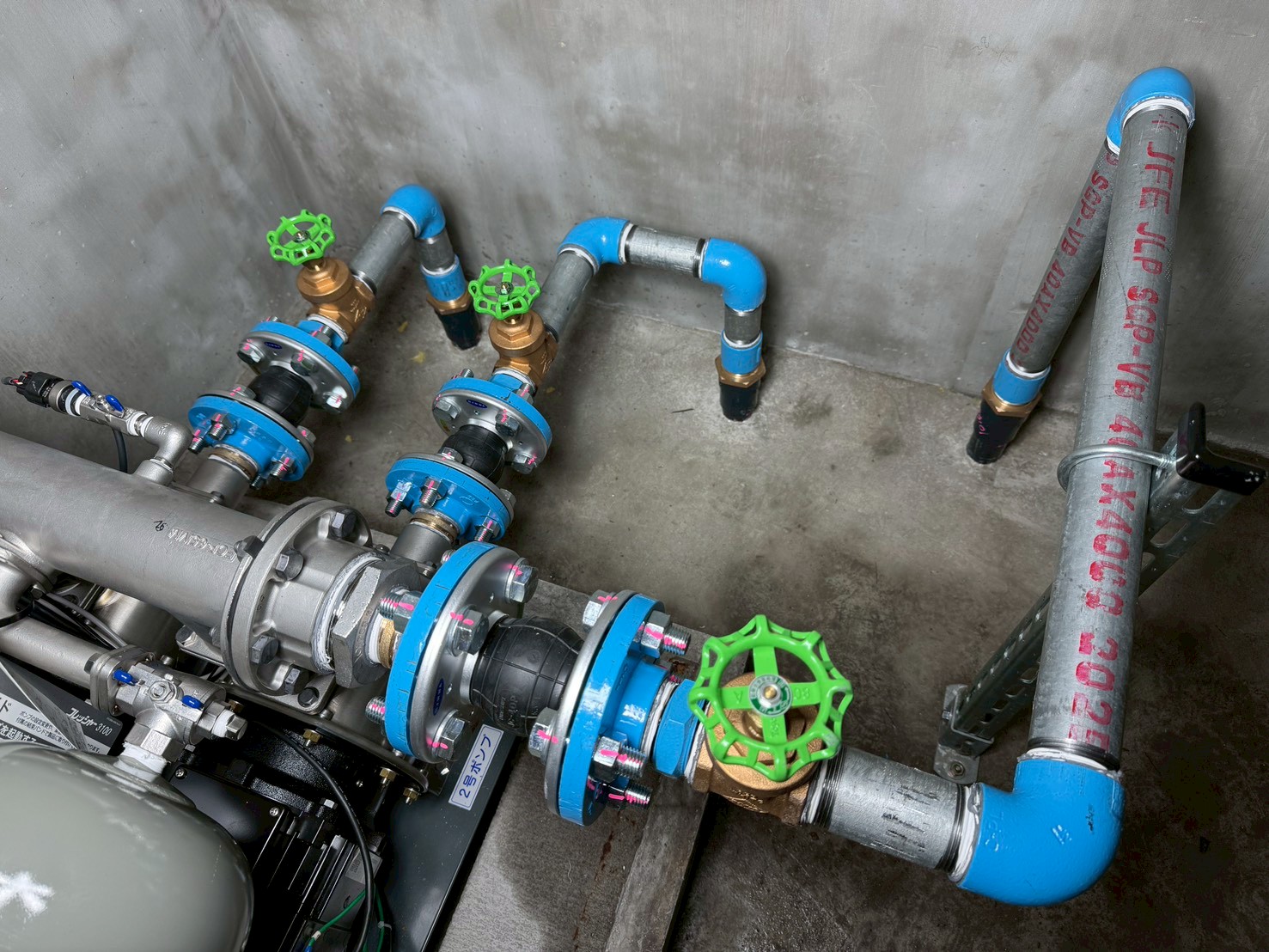

  • 新規配管工事後

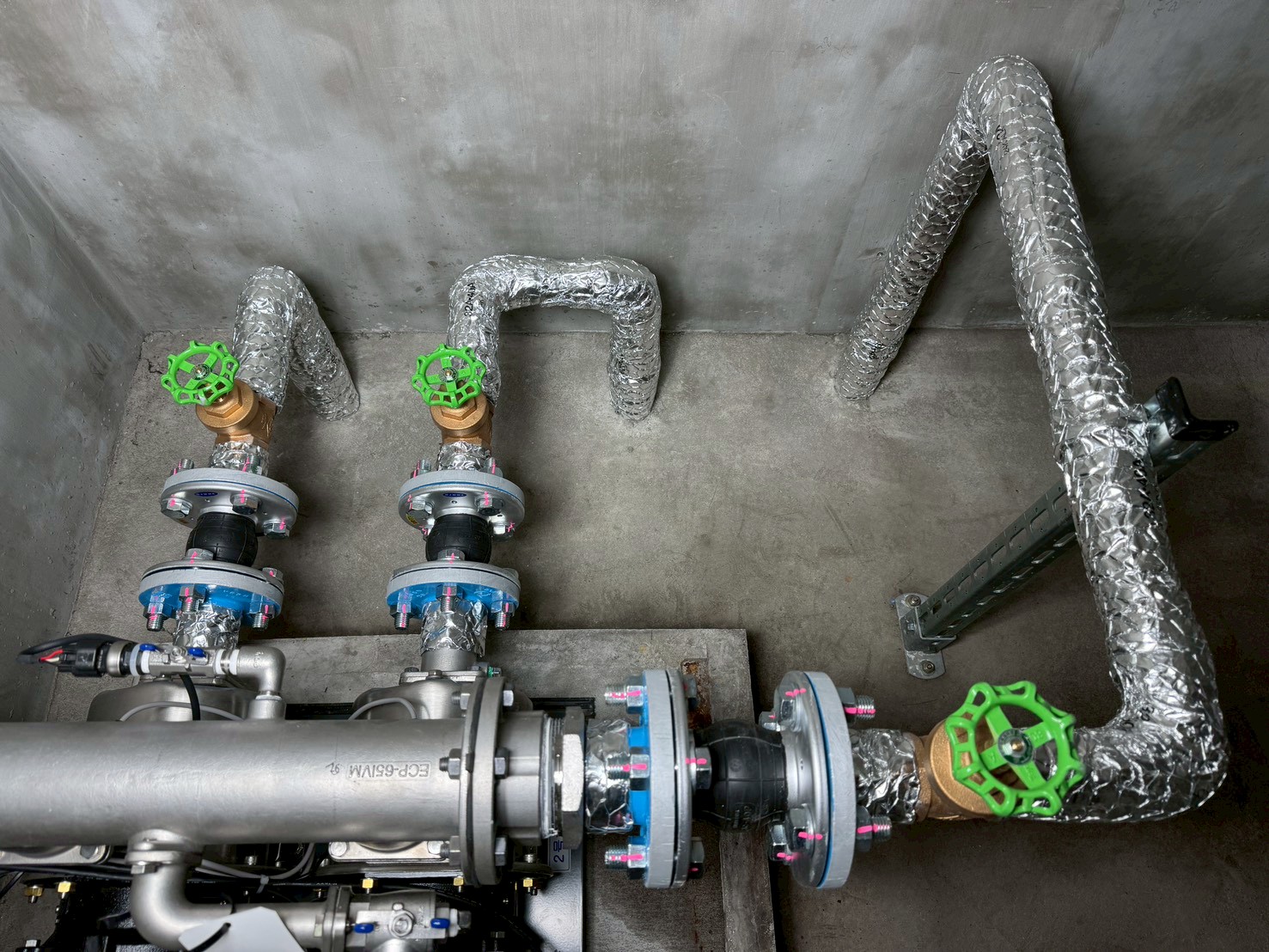

  • 新規配管塗装後

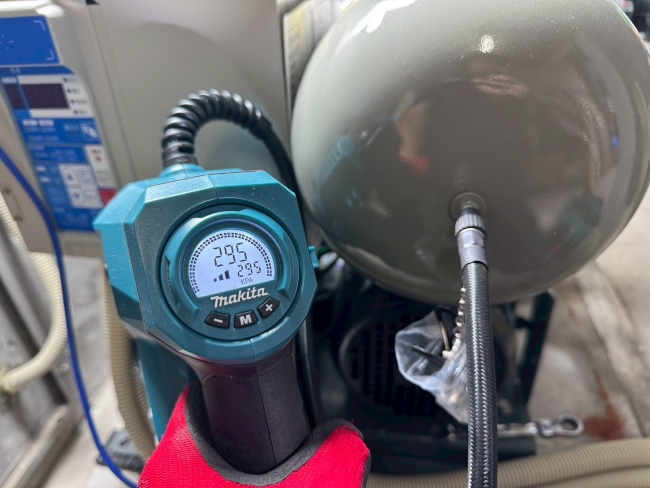

  • 封入圧力調整

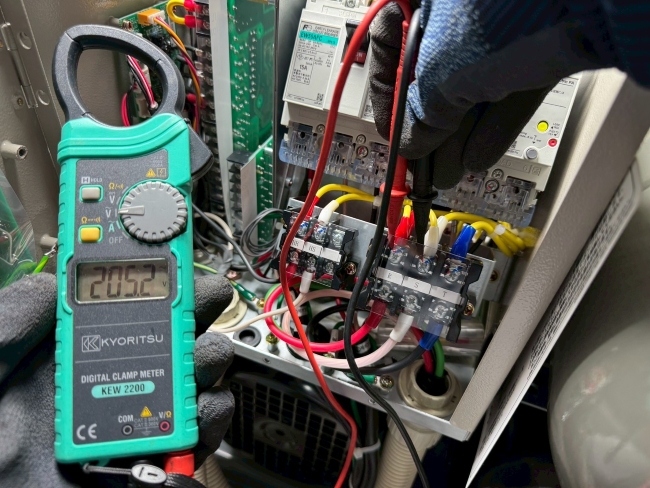

  • 電圧チェック

概要

名古屋市の商業施設の給水ポンプ老朽化に伴い交換工事を実施しました。
荏原製作所のBN-MG型はコンパクト設計なのでこの現場の様な狭いスペース
に設置するには最適な給水ユニットです。

機種：荏原製作所 40BNBMG3.7L
使用配管：SGP-VB 40A
球形フレキ：倉敷化工 JC-40PJW

工事詳細

所在地
名古屋市
建物種別
商業施設
工期
1日
工事内容
給水ユニット交換工事
施工時期
2025年

設置したポンプについて

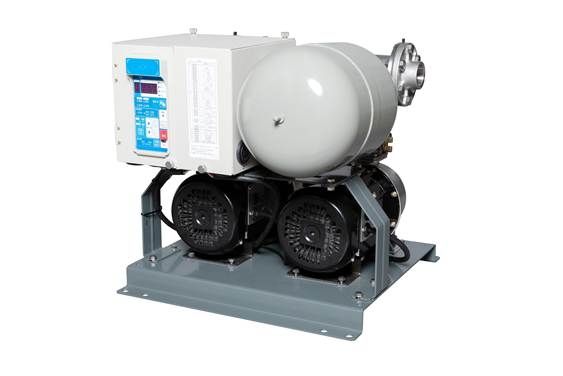

給水ユニット

荏原製作所 40BNBMG3.7L

■推定末端圧力一定給水ユニット　フレッシャー3100NEO エバラフレッシャー3100NEO　BNAMG型 ■ 標準仕様 ・取扱液　　清水0〜40℃ ・設置場所　屋内 ・吸込条件　流し込みまたは吸上げ 　　　　　（吸込全揚程-6m以内、吸込実揚程-4.5m以内） ・電動機　　インバータ内蔵形永久磁石形同期電動機 　　　　　　全閉外扇形・IP44（屋外） 　　　　　　三相・200V（50Hz） 200/220V（60Hz） ・制御盤　　リアクトル、ノイズフィルタ内蔵 ■機器内訳 　ポンプ、圧力タンク、チェッキ弁、吐出し集合管、 　圧力タンク用ボール弁、制御盤、圧力センサ、 　フロースイッチ、ユニットベース、相フランジ
